Weitere Filme & Serien [Mortal Engines] "Tumbler" - Monowheel City Concept

[Aktvetos]

Das ist so geil.... Bitte weitermachen, schneller

[joeydee]

Tatsächlich möchte ich zu diesem Projekt jetzt wieder etwas mehr machen. Mal schauen wie lange diesmal

Die bisherigen Gebäude der oberen Decks Steuerbord. Im Konzept verschwindet dieses Viertel praktisch hinter dem Ring, d.h. Freestyle. Das "Rusty Inn" (links), eins der ersten komplexeren Gebäude für das Projekt, hat durch das viele Probestellen und -fallen etwas gelitten, wird aber wieder restauriert. Daher war es auch nie fertig lackiert.
Die aktuellen Gebäude drucke ich PETG schwarz, wegen Beleuchtung eine gute Grundlage, wirkt aber leider in den Bildern nicht so gleichmäßig wie das Grau wenn es mal bearbeitet ist.



Das Probestellen hat man ja schon in meinem letzten Update gesehen. Nun wird das ganze als abnehmbarer Block konzipiert. Daher die größere Bodenplatte.


Ich versuche ja, überall etwas Stadt-Atmo in kleinen Ausschnitten zu erzeugen, nicht einfach nur Gebäude lose nebeneinanderzustellen, sondern mit etwas Komposition und Zusammenhang. Gelingt (gerade im Steampunk-Bereich) u.a. indem man Nachbarn durch kleine Zwischengebäude, Wände, Tore, Brücken/Streben, Kabel, Rohre, bzw. wie hier, durch Torbögen verbindet. Habe da noch eine Alternative für ein ganzes Torhaus an dieser Stelle, festgelegt habe ich mich noch nicht. Rechts neben der Treppe würde dann das nächste Gebäude anschließen.

[Aktvetos]

Auja, endlich gehts weiter

[joeydee]

Mir war gestern etwas zur Hinterleuchtung der Fenster eingefallen, und die Idee scheint tatsächlich gut zu funktionieren für diese Baugröße und Proportionen.
Zur Erinnerung zum Scale: Eine Gebäudeseite hier ist 25mm breit, ein Stockwerk ca. 20mm hoch.

Von Modellbahnhäuschen kenne ich, dass innen ein Faltkarton eingesteckt wird, mit aufgedruckten Vorhängen, Einrichtung etc. - die Motive liegen dann aber direkt an der Scheibe, ohne Tiefenwirkung. Eine eigene Abwicklung genau einzupassen ist auch gewisser Aufwand, und dann muss man immer noch die LED(s) möglichst zentral fixieren.

Ich dachte dann an eine Art gewinkelte Theaterkulisse und habe mir überlegt wie ich die möglichst aufwandsarm bauen kann.
Ich habe mir ein paar Räume per KI generieren lassen, etwas breiter als eine Wand, entsprechend gefalzt und gebogen und um ein PS-Quadratrohr geklebt, welches zusätzlich gleich als Diffusor und zentrierender LED-Halter funktioniert, und das Ganze ins Gebäude eingeschoben. Flexibel und nachträglich leicht trimmbar, zentriert sich selbst, sieht besser aus als die übliche Faltschachtel. Und es wäre noch Platz z.B. für eine Figur in einem Fenster, oder "echte" Einrichtung z.B. bei größeren Schaufenstern, man verbaut sich da also nichts (genau das folgt als nächstes bei dem Kneipenvorbau, der hier in den Bildern abgenommen ist).

Ausdruck, links das Diffusor-Rohr mit LED.


Theater-Backdrops.


Passt.


Check:

[joeydee]

Eckhaus vorher/nachher.

[joeydee]

Wenn man mal ungestört dranbleiben kann ...
Die kleine Hotelbar ist fertig, mit Sitzgelegenheiten und Figuren.

[Aktvetos]

Wenn oder was muss ich erledigen damit du ungestört bleibst?
Kommt da noch ne Verglasung? Einerseits zwecks Optik, andererseits damit nicht alles drin verstaubt?

[joeydee]

Verglasung: Ich staube meine Modelle immer so mit Pigmenten ein, dass dann echter Staub gar nicht mehr auffällt
Ja, habs vor, zumindest bei allen größeren Scheiben. Vorbau und Einrichtung sind noch lose, Overheadfolie vorhanden. Beim Lock and Key-Gebäude ist das Schaufenster auch schon verglast. Ich will aber erst noch ein paar weitere Gebäude fertig machen.

[joeydee]

Das "Rusty Inn" hat sein Farbschema bekommen.
Vorbau ist wie erwähnt noch lose, und die Einrichtung hier gerade draußen.
Es sind noch ein paar Kleinigkeiten zu machen; das und weiteres Weathering aber erst wenn mal das ganze Viertel steht.
Unbemalte Version in diesem Thread

[CIborg]

Das gefällt mir richtig gut. Schön auch der Centvergleich, oftmals fällt es einem da nämlich schwer die richtige Größe abzuschätzen.


Gruß CIborg

[Meister screw]

Der "Centvergleich"... lass dich nicht hinters Licht führen, Joeydee's Cent hat 40 cm Durchmesser...



NEIN, natürlich nicht


Schönes Update, die "Theaterkulisse" kommt gut
Ist die auf normalem Papier gedruckt?

[joeydee]

40 cm, so groß ist der ganze Ring!
Ja, normales 80g-Papier.

Kleiner Mood-Shot, nur lose zusammengestellt, aber in finaler Position zueinander. Lampe ist gekauft, fertig mit LED bestückt.

[Aktvetos]

Jetzt nicht ganz Themen passend. Aber bei dem Bild kommt ein wenig Fallout Stimmung auf

[joeydee]

Ist ja beides irgendwie Retro-Endzeit

Die nächsten Gebäude in der Entstehung. Kommen vermutlich auf das Oberdeck.
Ein Torhaus, mit kleinem Kiosk in der Passage, sowie ein mehrteiliges Haus mit Seitenflügeln und Türmchen. Zusammen wie eine kleine Burg auf dem Oberdeck.
Inzwischen habe ich meine OpenSCAD-Hausmodule so weiterentwickelt, dass ich recht einfach passende Ausschnitte in Wänden und Dach definieren kann um Anbauten ineinanderzuschachteln. Ist z.B. bei den Türmen der Fall, sieht man auf diesen Bildern aber aus dem Blickwinkel kaum.












Stellprobe:

[Aktvetos]

Geil, einfach nur geil....

[joeydee]

thx

Neuzugänge: Viktorianisches Stahlfachwerk für eine Eingangsfront, und ein Turm mit Anbau und kleinem Durchgang.
Der Turm ist erstmal rohverputzt (wasserverdünnter Acrylspachtel) zum Ausbessern, wird dann nochmal angeschliffen und dann grundiert.

[joeydee]

Die Verkauffstelle in der kleinen Torhaus-Passage.

[Meister screw]

Das wir immer besser

[joeydee]

thx

Mal wieder Treppen und Geländer. Nun mit Z-Falz, d.h. weiterhin flach druckbar, und dabei weniger Einzelteile und mehr Stabilität als bisher für solche Steg-Kombinationen.
Stegbreite, Länge der Plattformen und X/Y-Versatz der Treppe sind parametrisiert. Stufenabstand und Geländerhöhe sind passend zum Scale festgelegt.

[joeydee]

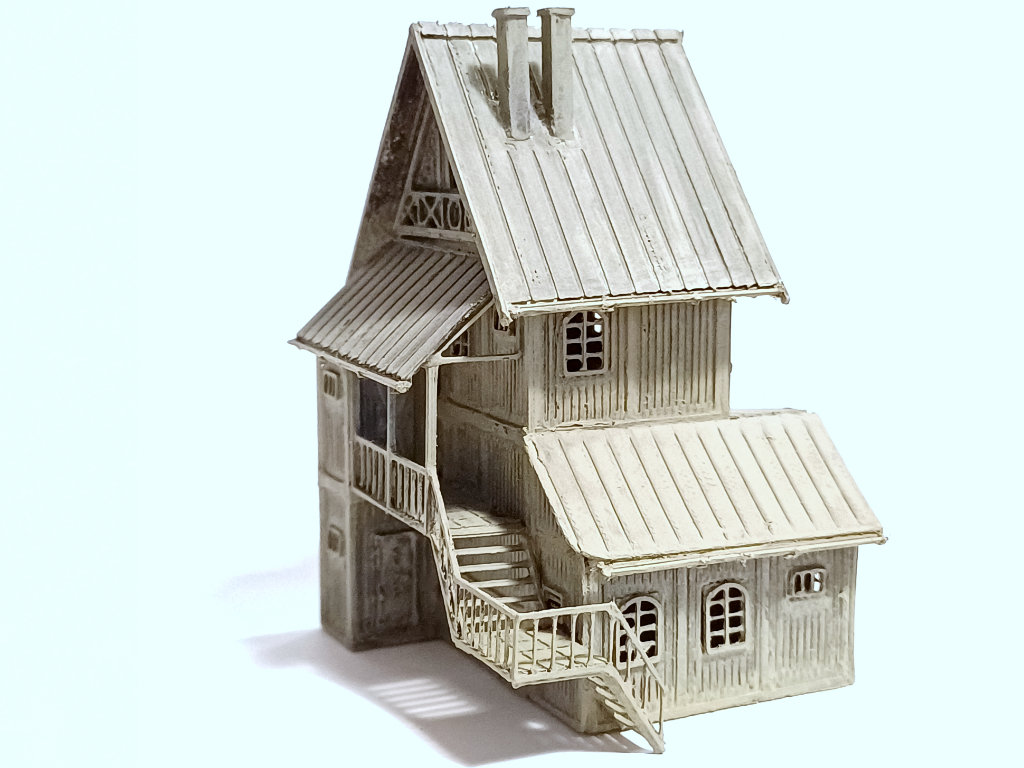

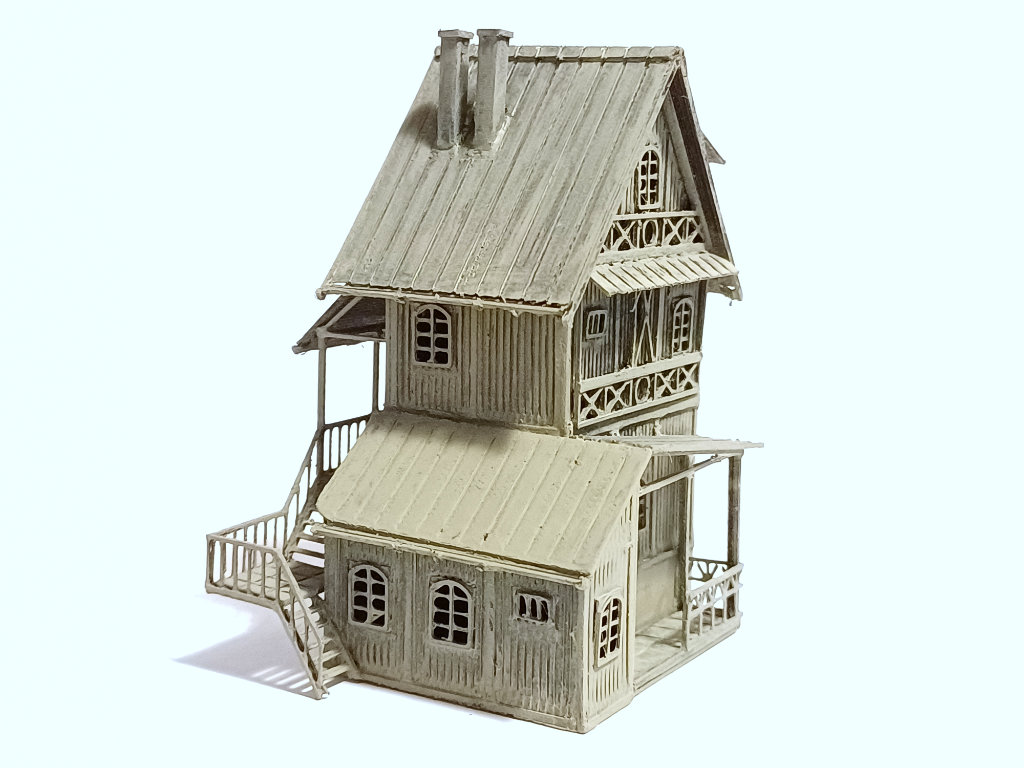

Wieder eins im Rohbau fertig. Es fehlen noch die Ablaufrohre.

[Aktvetos]

Sehr geil, ich bin so gespannt das zusammen gestellt zu sehen...

[joeydee]

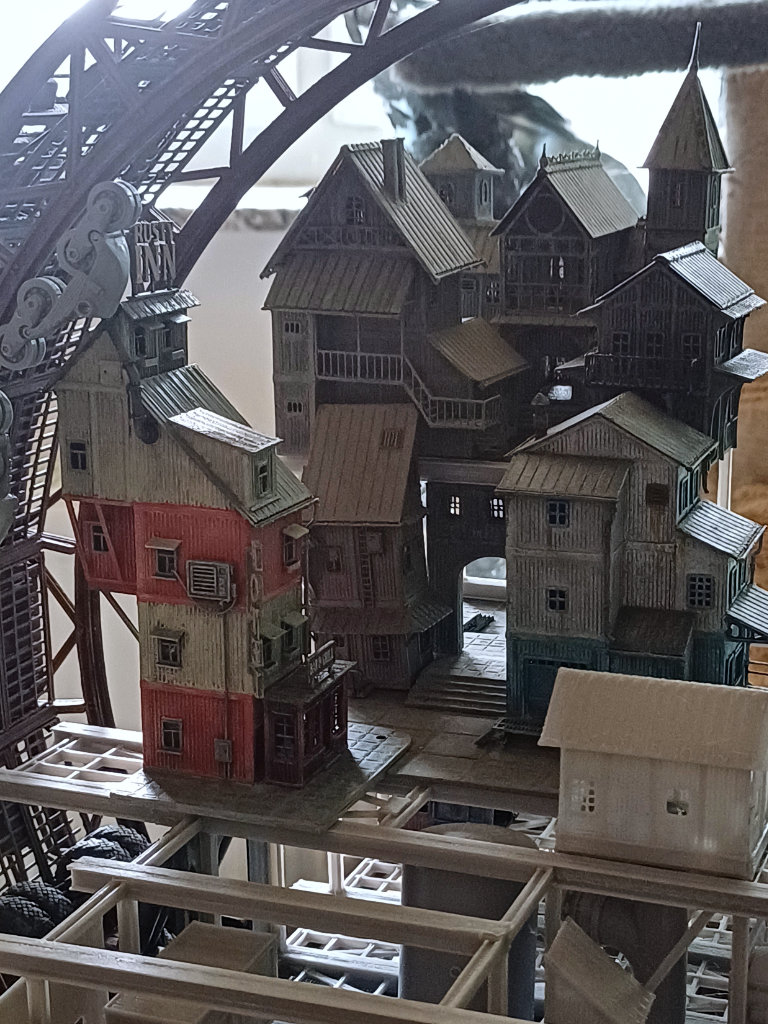

Stellprobe-Weekend.

Meine Interpretation weicht bewusst etwas von der Vorlage ab. Z.B. möchte ich mehr "wohnlichen" Stadtcharakter und Einzelgebäude als die Skizze hergibt, nicht nur ein paar zusammengeschweißte Wellblechbuden. Trotzdem soll es den Wiedererkennungswert möglichst beibehalten. Daher habe ich den in dieser Perspektive vom Rad verdeckten Bereich genutzt, um hier ein paar Wohngebäude stapeln und Gassen entstehen lassen zu können.

Die markanten Stellen werden aber noch möglichst wie in der Skizze ausgebaut, also da fehlt jetzt noch einiges in der Silhouette.

[Aktvetos]

[joeydee]

Zwischenmeldung: Habe mir einen neuen Drucker gegönnt. Einen Bambulab P1S.
Für Low-Layer-Kleinteile war ich mit meinem Ender (3 S1 Pro) ja schon recht nah am Machbaren mit 0.4er Nozzle (Teile links im Bild, die Gitterstege sind ca. 0.4mm breit)
Da gibts auf den ersten Blick gar keine soo großen Unterschiede beim Bambu (Teile rechts). Der ist zwar noch nicht fertig eingestellt, aber so viel wird da nicht mehr passieren, ist ja auch nur ein Würstchenleger. Insgesamt ist er aber trotzdem deutlich präziser und schneller, beim Ender hatte ich immer mal ein paar Ausschuss-Fenster mit ungleichmäßigen oder unterbrochenen Stegen auf der Platte. Und mehr Stringing. Beim Bambu durchweg gleichmäßig.
Dass die Rahmen hier rechts noch etwas dicker sind, mag noch an grundsätzlich anderen Einstellungen liegen, da bin ich längst noch nicht durch und hatte einfach mal mit "Generic PETG" gedruckt.

Der Bambu hat für meine Vorgehensweise speziell bei Projekten wie diesem (d.h. immer wieder einzeln ausgedruckte Kleinteile mit wenigen Schichten wie oben) zwar ein paar Nachteile, wie z.B. die automatische Rüstzeit die dann manchmal länger wird als der eigentliche Druck, aber das alte Handling (GCode speichern, Karte hin- und hertragen, Nozzle reinigen, ...) hatte auch immer aufgehalten und Filament- und Wattestäbchen-Müll produziert.

Ich habe mir auch gleich eine 0.2er-Nozzle geholt, mache jetzt aber erstmal mit der 0.4er weiter. Also insgesamt gibt das hier jetzt keinen Qualitätsschub aber das war auch nicht der Grund für die Anschaffung.
Ausschlaggebend für mich waren auch größere massivere Teile, und da ist der Unterschied schon sehr deutlich. Auch hier mal ein Vergleich Ender/Bambu, wenn auch nicht für Mortal Engines.
Die Zerzauste Oberfläche beim Ender kommt vom Ironing, dem Glattbügeln der obersten Schichten. Kann man bereinigen, aber je mehr Details da sind, desto fusseliger wird es. Ironing beim Bambu ist dagegen völlig problemlos, inkl. Farbwechsel.

Bezogen auf das Mortal-Engines-Projekt bedeutet das u.a. mehr Möglichkeiten auch für glatte Hauswände mit Details, weniger Filling/Sanding bei Blechdächern, usw.

[Ramirez]

Toller Fortschritt, das Teil wird der Hammer.
Bleibe gespannt dabei.
