Weitere Filme & Serien ELITE Cobra MK III

[Kleinalrik]

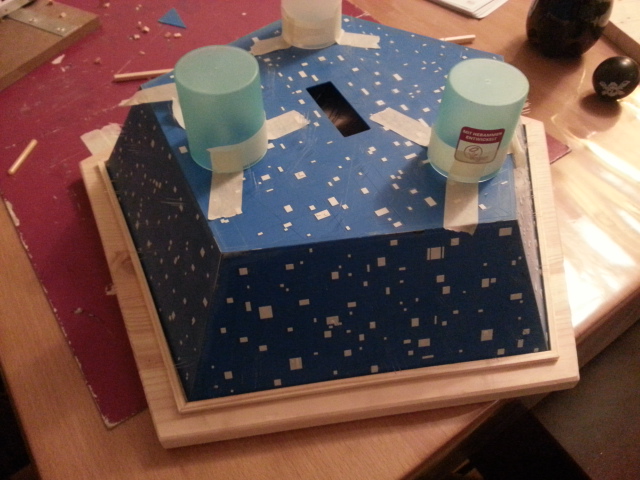

Da sind jetzt Löcher drin...

Filmzitat?

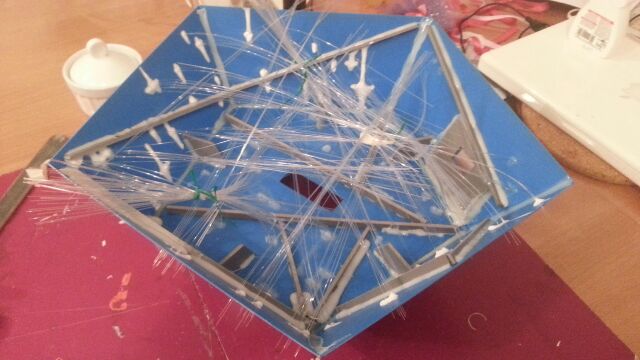

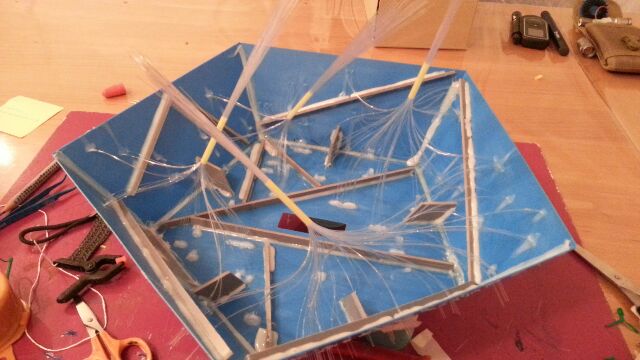

Mit Glasfasern hatte ich bisher nicht gearbeitet. Ungewohnt.

Hätte mal vorher ein paar Ratschläge einholen sollen, wie man die ganzen Bündel gebändigt bekommt und alles hinterher hübsch aussieht.

[Kleinalrik]

Und dann so...

[Kleinalrik]

Boah... also das war ja man ne ätzende Arbeit!



Und das geht ja noch weiter...

Kudos an alle, die das so routiniert und dabei auch noch ansehnlich ordentlich hinkriegen.

[Kleinalrik]

[dasRoy]

Das ist jetzt mal mega goil !!! Wie hast du das gemacht mit der Tiefenreflektion ? Wäre was für BSG

[Kleinalrik]

Danke! :-D Freu' mich, dass es auf Anhieb geklappt hat.

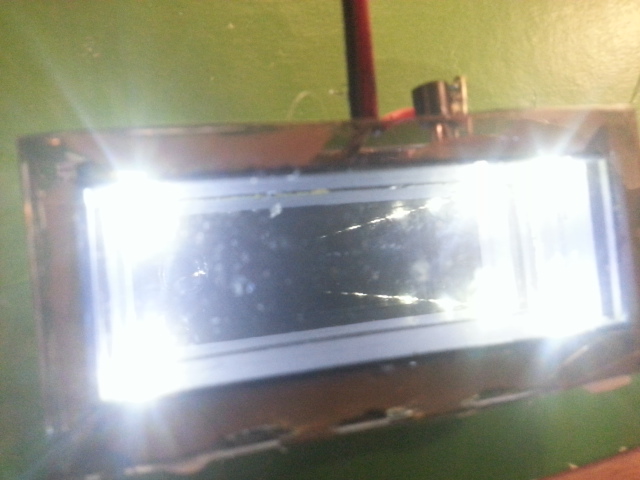

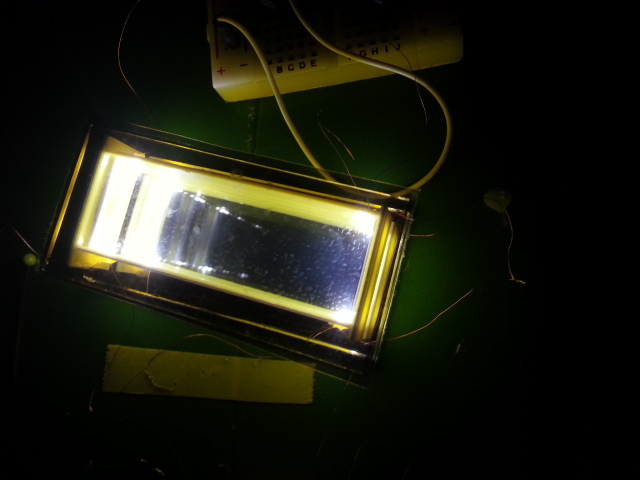

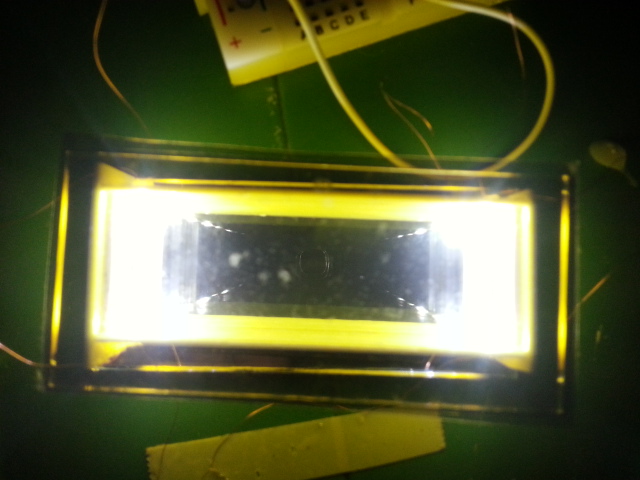

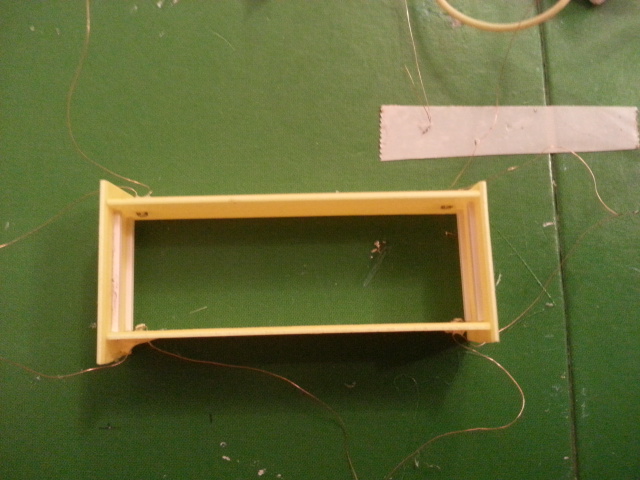

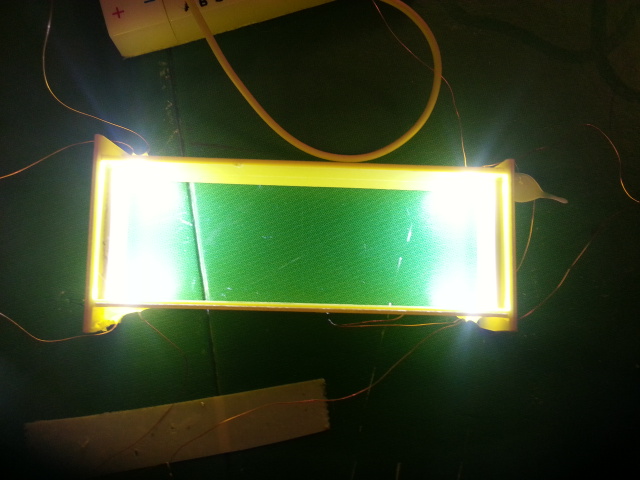

Auf der Rückseite muss ein vollreflektierender Spiegel hin. Die Vorderseite muss eine Glasscheibe sein, idealerweise getönt. Ich experimentiere noch mit der Tönung, hab noch nicht das ideale gefunden. Ggf. lackiere ich die Wände schwarz, sodass nur die Lichter zu sehen sind.

[Kleinalrik]

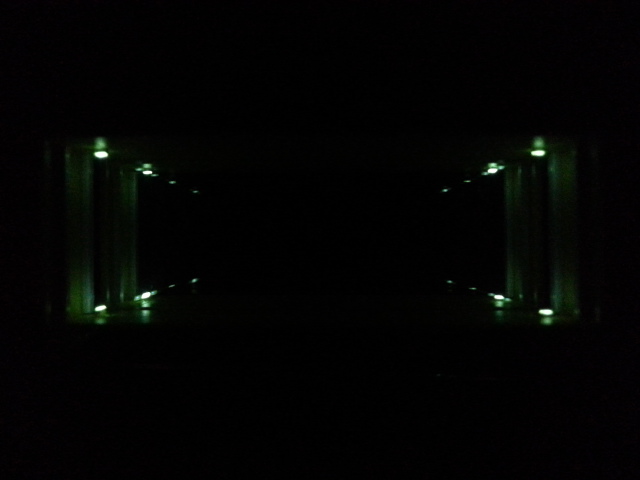

Japp, mit schwarzen Seitenwänden schaut's gut aus.

[struschie]

Das ist ein geiler Effekt! Jetzt weiß ich, warum du die Spiegelscherbe mitgenommen hast (ich wollte sls fragen...)
Woher ist die Folie vorn? Geiler Effekt!!!

[joeydee]

Jetzt baut er schon Hologramme...  Klasse Idee!

[Kleinalrik]

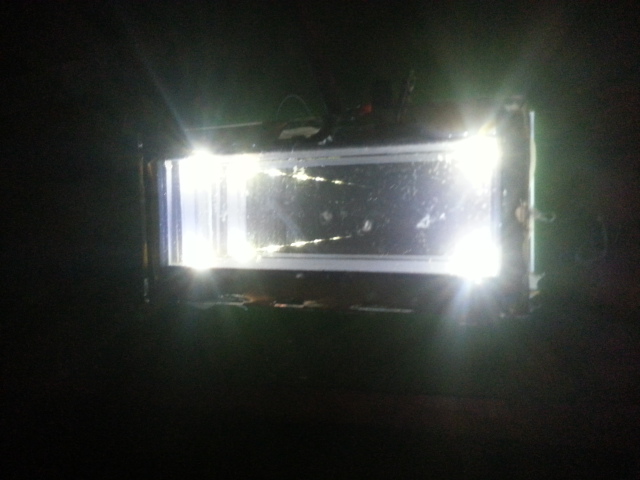

Das ist eine Töningsfolie aus dem Kfz-Bereich. Ist allerdings eine ziemlich helle, hab sie doppelt genommen.

Mittlerweile bin ich mir nicht ganz sicher, ob die Rückscheibe nicht auch nur einfaches Glas sein muss. Bin aber immernoch zufrieden genug mit dem Effekt.

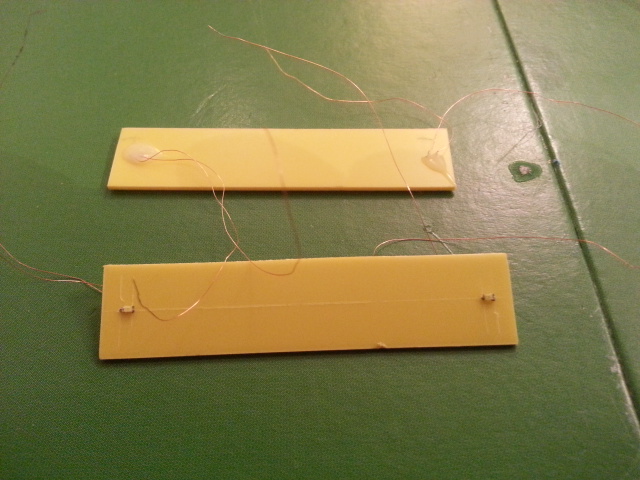

Alles mit Heißkleber eingekapselt und mit Konstantstrom versorgt.

[Sheriff]

Sehr cooler Effekt

[Wanessa]

wahnsinnig geilomatikofantastikoooo        ich bin begeister und uiiiiiiiiii ich kanns kaum abwarten alles fertig zu sehen...klasse

[Kleinalrik]

[struschie]

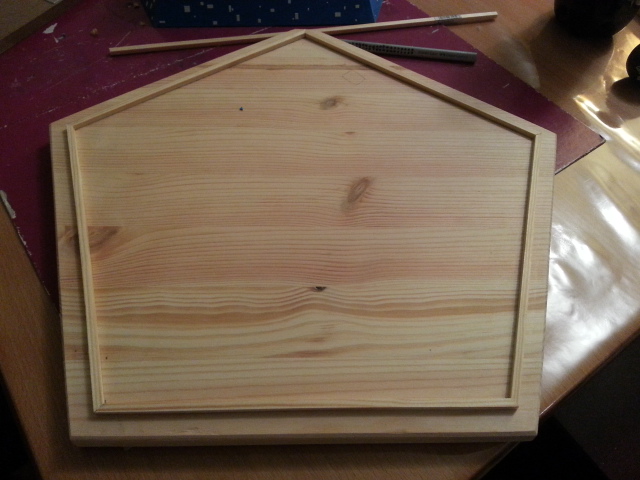

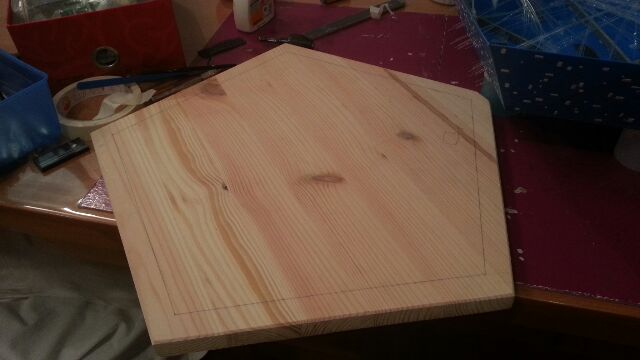

Schön spiessig auf dem Holzbrettchen. Nett.



Mach nur Spaß 😝

Passend, wenn farblich abgestimmt.

Ich hab noch giftgrüne KfZ Scheiben Spiegel(!)folie - hab ich nie an den Corda gemacht. Willst du mal testen?

[Kleinalrik]

Unbedingt!

Voll spiegelnd oder halb durchlässig?

[Kleinalrik]

Scheixe!!!

Zwischenbericht ohne Bilder.
Habe den Ständer fertiggemacht. Ein 8mm Alurohr mit eingeklebten Stromstecker. Die Strombuchse ist im Modell eingeklebt. Beide passend saugend ineinander und sind ziemlich steif.

Aber nicht steif genug.

Die Buchse ist nicht unter dem Schwerpunkt des Modells eingeklebt, sondern ca. 8cm seitlich, sodass ein Hebel auf die Verbindung wirkt.
Der Hebel ist stark genug, um den Stecker zu verbiegen und aus der Buchse herausgleiten zu lassen.

So. Hält. Das. Nicht.

Und es ist schon alles verklebt und verkapselt. Durch den Wartungsdeckel komme ich an diese Stelle nur schwer dran, und gefühlt eine Tonne angehäufter Heißkleber müsste weggehobelt werden.

MANN!!! Ich hätte die Belastbarkeit der Verbindung vorher testen sollen!

Muss mir jetzt was ausdenken...

[struschie]

😔

[Kleinalrik]

Dübel durch und Ausschäumen!

[HeiHee]

Was für'n Steckertyp?

[Kleinalrik]

Der da (Achtung, externer Link, ist nur zum Angucken gedacht, Urheberrechte liegen nicht bei mir):

http://modellflugwelt.de/media/catalog/product/cache/3/image/736x460/9df78eab33525d08d6e5fb8d27136e95/j/-/j-bec-stecker-rot_118211_hitec_2016406_0.jpg

Kunststoff ist eigentlich ziemlich steif, die Verbindung ziemlich straff.

Für leichtere Modelle bestimmt ausreichend, insbesondere wenn vernünftigerweise unter dem Schwerpunkt des Modells gesetzt.

Ich habe es aus ästhetischen Gründen versetzt angebracht, und die Hebelkraft wird noch durch einen schweren Akku im Modell verstärkt - geht nicht.

[dragon bleu]

Dafür werde ich vermutlich gleich gebannt aber...vielleicht den Ständer durch was anderes ersetzen? Vielleicht Base modifizieren?

[Kleinalrik]

Da komme ich nicht drumherum. Allerdings nicht die Base, sondern die Aufnahme am Modell. Da ist der Schwachpunkt.

Ich hab mir mal Alurohre und Stahlbleche geholte und grübel mal drauf rum. Mir schwebt da was vor.

Plan A:

Über die Buchse quer ein Stück Vierkantprofil kleben/schrauben/nieten. Durch dieses ein Loch 8mm bohren. Darin kann sich dann das 8mm Alurohr (der Ständer) abstützen und somit die Last von der Buchse nehmen.

[Kleinalrik]

Hier noch mal ein externer Link zu einem Shop, wo man Ross und Reiter sehen kann.
Ganz praktisch wenn man wieder lösbare elektrische Verbindungen braucht, aber ich habe die Verbindungsstabilität überschätzt.

Edit: Link vergessen. Danke Dragon.

http://www.aliexpress.com/item-img/JST-Plug-Li-Po-Battery-Connector-2-Pin-w-Wire-x-10/32614779433.html

[Kleinalrik]

26685

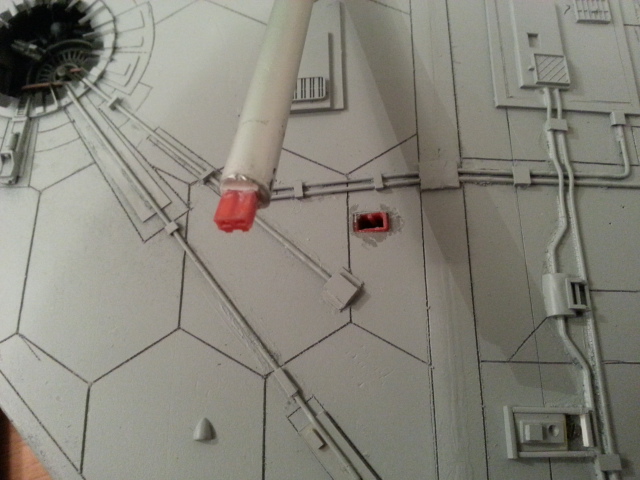

Hier ist nochmal das schwache Paar, Mann und Frau vor der Vermählung.




So war's angedacht. Aber die Verbindung ist bei dem starken Hebel zu schwach.

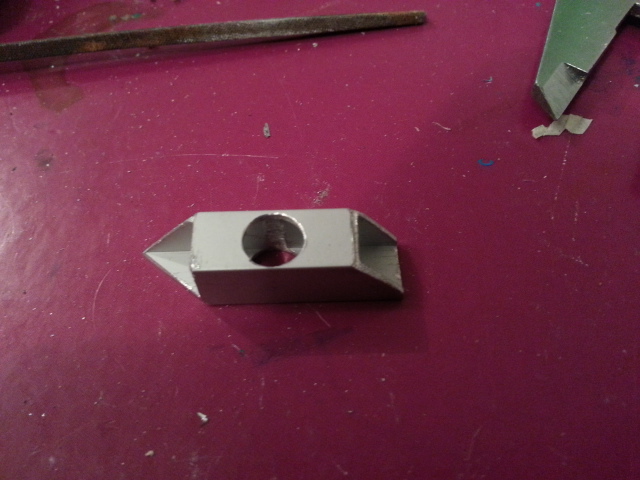

Dann hab ich mir was aus Alu-Vierkant zurechtgesäbelt...

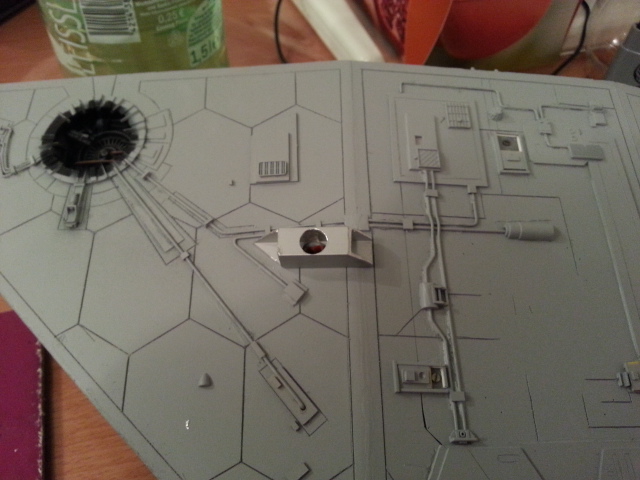

Da soll's hin...

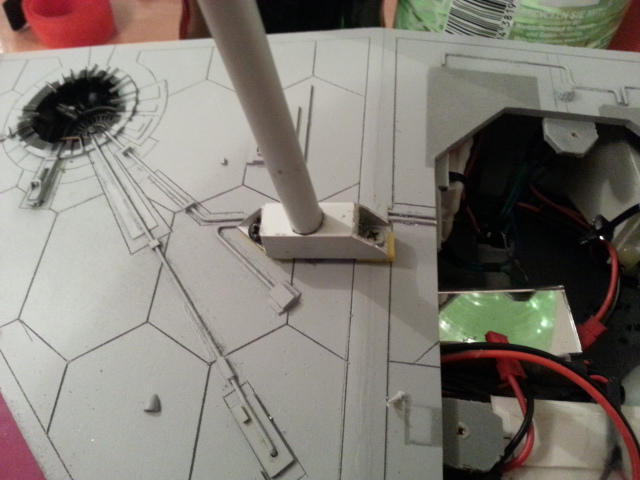

Nochmal Ständer rein zur Positionssicherung und dann feste die Schrauben durch (mit Konterschraube auf der anderen Seite).

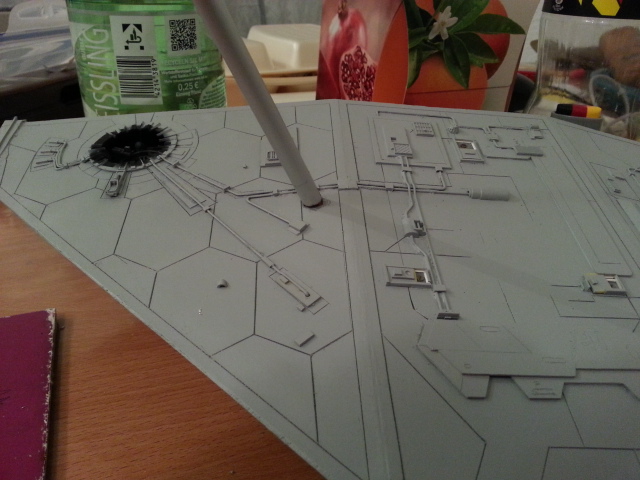

Vorsichtig zweifelnd hochgehalten. Mit ohne schweren Akku scheint es zu halten.




Mit Akku scheint es immer noch zu halten. Die Stange biegt sich leicht...




Dann verabschieden wir uns mal für den Belastungstest über nacht. Morgen früh gibt es entweder ein identisches Bild oder eines von den Trümmern am Boden.

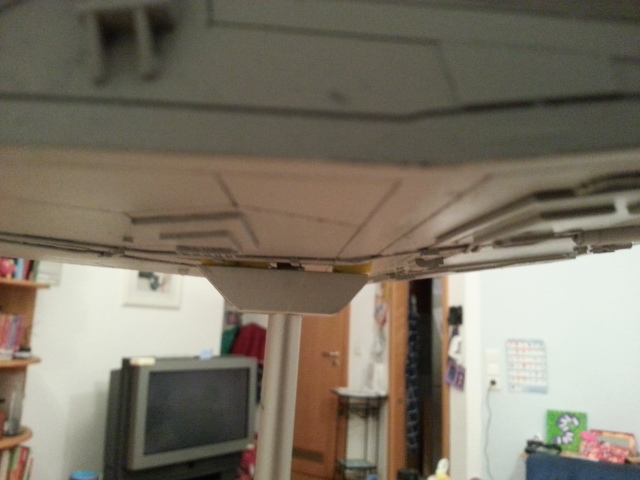

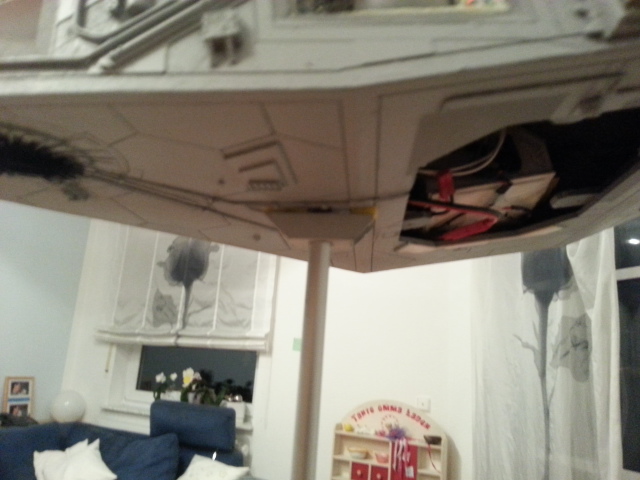

Aufnahme in der seitlichen Durchsicht.

[Callamon]

ich drück die Daumen!
